Мостовой многоковшовый экскаватор — оборудование для склада вылеживания (старения сырья)

Категория： оборудование для зрелости сырья
Capacity:120 m³/h
Applicable warehouse: width 20m, height 7m
Unit Volume: 112 m³/m
Bucket reclaimer angle: 45°
РАССЛЕДОВАНИЕ Почта

Мостовой многоковшовый экскаватор для склада выдержки сырья

1. Краткое введение:

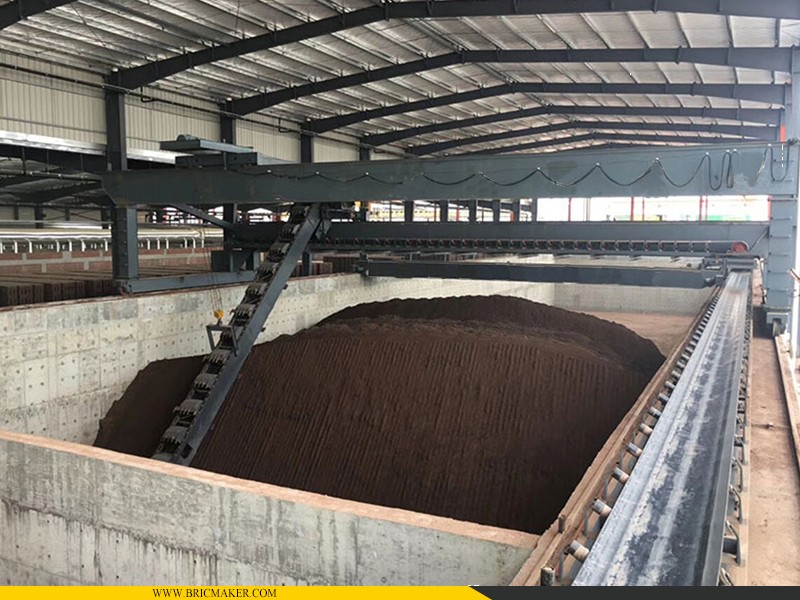

Мостовой многоковшовый экскаватор получил своё название благодаря внешнему виду, напоминающему мост: над складом выдержки размещена горизонтальная стальная опора, а вдоль стен с обеих сторон установлены продольные рельсы. Такая конструкция не занимает полезную площадь пола внутри силоса выдержки, а выдерживаемое сырьё укладывается прямоугольными слоями, что обеспечивает максимально эффективное использование внутреннего пространства склада. Производительность по подаче сырья может достигать 120 м³ в час, что значительно повышает эффективность выгрузки материала.

Сочетание реверсивного мобильного распределителя и мостового многоковшового экскаватора является наиболее научно обоснованным и рациональным способом извлечения материалов. Сырьё подаётся в продольном направлении, послойно распределяется по горизонтали, а затем извлекается по вертикали — сверху вниз — в поперечном сечении склада выдержки. Эта технология обеспечивает максимально возможную однородность состава кирпичного сырья и оптимальное распределение по фракциям. Особенно важно её применение при производстве крупноформатных высококачественных изделий из сложных компонентов, таких как сланец, иловые отложения, угольные отходы, зола и др.

Мостовой многоковшовый экскаватор представляет собой непрерывное устройство для извлечения сыпучих материалов при помощи нескольких ковшей. Горизонтальный распределитель равномерно укладывает сырьё слоями, а экскаватор с 45° срезом торца эффективно извлекает материал, обеспечивая улучшенное распределение по фракциям. Конструкция выдерживающего резервуара выполнена в виде замкнутого ящика, что способствует лучшему эффекту выдержки. Оборудование широко применяется для производства высококачественных обожжённых блоков, а также на стационарных площадках для экономии пространства. Полностью автоматизированный вариант с полуавтоматическим управлением на базе мостового экскаватора оснащён интеллектуальной системой управления.

2. Основные технические параметры:

Модель	QDW120-1140
Производительность	120 m³/h
Походящий склад	Склад шириной 20m, высотой 7m
Удельный объем	112 m³/m

3. Принцип работы:

Основной принцип работы многоковшового экскаватора заключается в следующем: на краю бесконечной цепи или колесной рамы с определённым интервалом установлены ковши. Во время работы ковши перемещаются вместе с ковшовой цепью или вращающейся рамой и извлекают глину снизу вверх по поверхности выемки. Когда ковш поднимается вверх, под действием собственного веса он выгружает грунт на ленточный конвейер для дальнейшей транспортировки.

Чтобы траектория движения каждого ковша не повторяла траекторию предыдущего, машина должна двигаться или вращаться с постоянной скоростью, при этом движение ковша представляет собой сочетание движения цепи (или ковшового колеса) и поступательного движения или вращения самой машины.

Многоковшовый экскаватор применяется для выемки первичной и вторичной глины либо для извлечения выдержанной массы из бункеров дозревания. Он состоит из механизмов выемки, передвижения, подъема, транспортировки и других систем. В процессе движения оборудования несколько ковшей малой ёмкости, закреплённых на цепи, вращаются по кругу, зачерпывая глину или массу и затем выгружая её на ленточный конвейер. После прохождения определённого расстояния рукоять опускается, чтобы ковши продолжали иметь достаточную глубину копания.

Угол наклона экскаватора может достигать 50°, глубина выемки — от 2,5 до 12 м, производительность — от 20 до 80 м³/ч. В зависимости от направления выемки различают три типа: выемка вверх, вниз и двусторонняя. Многоковшовые экскаваторы, применяемые в цехах выдержки кирпичных и черепичных заводов, как правило, являются рельсовыми. Экскаватор нарезает сырьё на фрагменты по принципу строгания и способен эффективно гомогенизировать сырьё различных слоёв.
